Während sich die globale Energiewende beschleunigt und sich elektrische Geräte in Richtung einer höheren Leistungsdichte bewegen, ersetzen kupferlaminierte flexible Steckverbinder und kupferlaminierte flexible Jumper aufgrund ihrer überlegenen Leitfähigkeit, Vibrationsbeständigkeit, Ermüdungsbeständigkeit und strukturellen Flexibilität nach und nach starre Verbindungslösungen und stehen damit im Mittelpunkt der Branchendiskussionen.

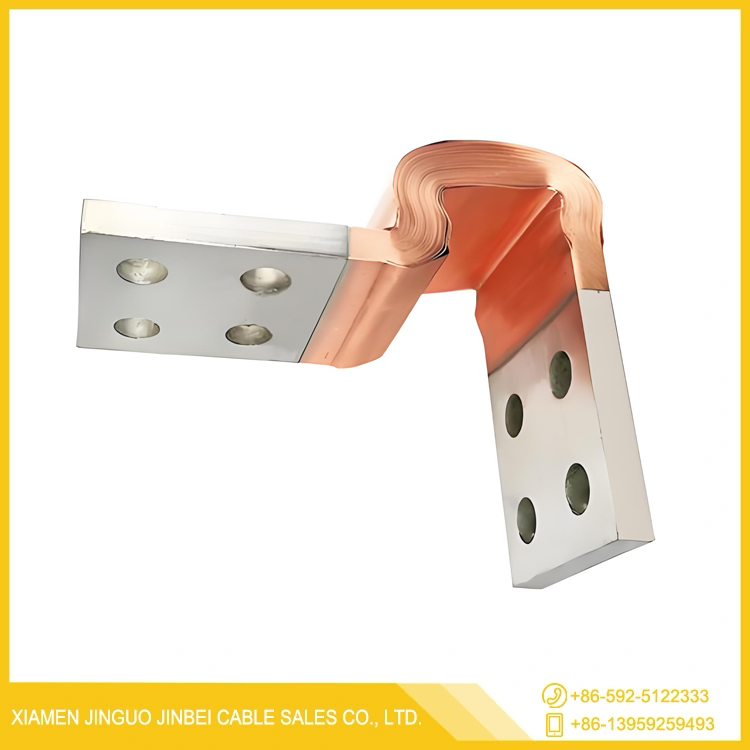

Der technische Kern der hier besprochenen Kernprodukte – kupferlaminierte flexible Steckverbinder und deren abgeleitete Jumper – liegt in der Optimierung herkömmlicher Kabel- oder starrer Sammelschienenverbindungsmethoden.
Typische technische Spezifikationen:
| Parameter | Wertebereich |
|---|---|
| Kupferreinheit | ≥99,95 % |
| Einzelne Folienstärke | 0,05 mm – 0,50 mm |
| Gesamtdicke des Steckverbinders | 2 mm – 50 mm (anpassbar) |
| Aktuelle Tragfähigkeit | 100A – 10.000A+ |
| Betriebstemperatur | -40°C bis +280°C |
| Elektrischer Widerstand | ≤0,017241 Ω·mm²/m (geglühter Kupferstandard) |
| Spannungsfestigkeit | Bis zu 3.000 V (abhängig von der Isolierung) |
| Mindestbiegeradius | 5× Dicke |
| Vibrationsfestigkeit | Erfüllt die Norm IEC 60068-2-6 |
In vibrationsanfälligen Umgebungen wie neuen Energiebatteriepaketen, Hochleistungswechselrichtern und im Schienenverkehr neigen herkömmliche starre Verbindungen zu Brüchen oder erhöhtem Kontaktwiderstand. Moderne flexible Steckverbinder aus laminiertem Kupfer, die aus mehrschichtigen hochreinen Kupferfolien mithilfe der Molekulardiffusionsschweißtechnologie hergestellt werden, erreichen in der Schweißzone eine Zugfestigkeit von mehr als 90 % des Grundmaterials.
Flexible Kupferbänder können je nach Kundenwunsch angepasst werden:
Längenbereich: 50 mm bis 5.000 mm
Anschlussausführungen: blankes Kupfer, verzinnt, vernickelt, versilbert
Isoliermantel: PVC, Silikonkautschuk, Schrumpfschlauch, Nomex®-Aramidpapier
Lochspezifikationen: Rund, quadratisch, geschlitzt; Durchmesser M4 bis M20
Geflechte: Querschnitt 4 mm² – 1.200 mm², geeignet für Umgebungen mit hoher Flexibilität und hochfrequenten Vibrationen
Laminate: Querschnitt 10 mm² – 2.500 mm², geeignet für Anwendungen mit hohem Strom und niedriger Impedanz
Mit der weit verbreiteten Einführung von 800-V-Hochspannungsplattformen in Elektrofahrzeugen und Energiespeichersystemen werden höhere Anforderungen an Steckverbinder hinsichtlich Spannungsfestigkeit, Strombelastbarkeit und elektrochemischer Korrosionsbeständigkeit gestellt. Kupferlaminierte flexible Jumper sind mit ihrer niedrigen Impedanz (typischer Wert <0,1 mΩ/m) und den hohen Strombelastbarkeitseigenschaften zur bevorzugten Lösung für den Anschluss von Batteriemodulen, Wechselrichtern und Motorsteuerungen geworden.
Sie gewährleisten eine stabile Stromübertragung bei Hochfrequenzschaltungen und Temperaturwechseln und minimieren Spannungsabfälle und Energieverluste. Ihr flexibles Design gleicht mechanische Vibrationen und Montagetoleranzen aus, ohne die elektrische Integrität zu beeinträchtigen. Darüber hinaus erhöht die Kupferlaminierungsstruktur die Ermüdungsbeständigkeit im Vergleich zu herkömmlichen Flachkabeln und verlängert so die Lebensdauer in anspruchsvollen Anwendungen für Elektrofahrzeuge und erneuerbare Energien.
