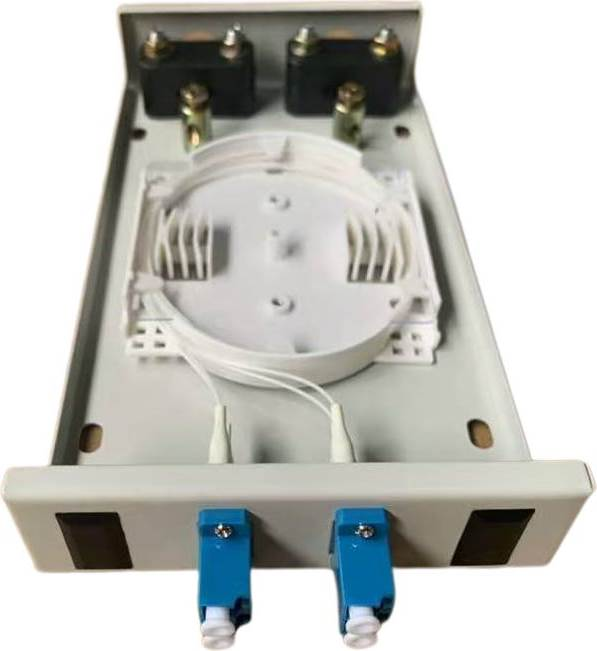

4 & 8 & 12 & 24 Core LC LC Glasfaseranschlussbox

4-, 8-, 12- und 24-adriger LC-Glasfaser-Anschlusskasten

I．application

Das Produkt kann am Anschluss von optischen Kabeln verschiedener Typen und Strukturen verwendet werden, deren Durchmesser innerhalb von 18 mm liegt.

II．strukturelle Merkmale.

l Alle Immobilienindizes entsprechen dem National YD/T814-1996 Standard.

l Der Körper besteht aus kaltgewalztem Stahlblech und die Oberfläche besteht aus schwach geblasenem Kunststoff. Starke Haftkraft, künstlerisch und langlebig.

l Das markante Design mit 1–2 Kabeleingängen und Glasfaserausgängen mit 1–48 Adern gewährleistet Flexibilität.

l Kabeleingang und Faserausgang sind mit ölbeständigem NBR abgedichtet, um die Flexibilität zu erhöhen. Benutzer können wählen, ob sie den Ein- und Ausgang durchstechen möchten.

l Überlappende Fasermahlbleche und separate Isolierung Erdeinheit machen die Disposition der Kerne und erweitern die Kapazität und die Kabel-Erde flexibel, bequem und sicher.

III．MAIN MAIN TECHNISCHE SPEZIFIKATIONEN

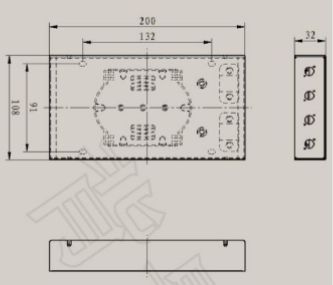

l Außengröße: (Länge×Breite×Höhe) 200×108×32

l Gewicht: 1 kg

l faserwickter Radius: ≥ 40 mm

l Zusätzlicher Faserverlust: keiner

l Faserlänge im Tablett übrig: ≥ 1,6 m

l Faserkapazität: 8 Kerne

l Arbeitstemperatur: - 400 °C bis + 600 °C

l Seitlicher Druckwiderstand: 500 N

l Schockresistenz: 750n

IV. Operationen

l schälen das Kabel, nehme das äußere und innere Gehäuse sowie lose Vertragsrohr und waschen Sie das Füllfett ab, wobei 1,1 ° C -Faser und 20 ～ 40 mm Stahlkern zurückbleiben.

l Beheben Sie die Kabeldruckkarte und das Kabel sowie den Kabelverstärkungskern.

l Führen Sie die Faser in das Schmelz- und Verbindungsfach, reparieren Sie Wärmevertragsrohr und geschmolzenes Rohr auf eine der angeschlossenen Faser. Nach dem Schmelzen und Anschluss der Faser, bewegen Sie Wärmevertragsrohr und geschmolzenes Rohr und fixieren Sie den Edelstahl (oder Quarz) den Kernstab, stellen Sie sicher, dass sich der Verbindungspunkt in der Mitte des Gehäuserohrs befindet. Erheihen Sie das Rohr, um die beiden in eins zu machen. Geben Sie die geschützte Verbindung in das Faserschachtel ein. (Ein Tablett kann 12 Kerne legen)

l Legen Sie die linke Faser in das Schmelz- und Verbindungsschale gleichmäßig und reparieren Sie die Wickelfaser mit Nylonbindungen. Verwenden Sie die Tabletts von unten nach oben. Nachdem die Faser angeschlossen wurde, decken Sie die oberste Schicht ab und beheben Sie sie.

l Positionieren Sie es und verwenden Sie den Erddraht gemäß dem Projektplan.

Ich schließe die Abdeckung. Es kann an der Wand oder in horizontaler Linie installiert werden.

V．Packliste

l Hauptkörper des Anschlussgehäuses: 1 Stück PVC

l Poliersandtuch: 1 Stk

l Fasergehäuse: 2～8 Stk

l Krawatte: 4 Stk
