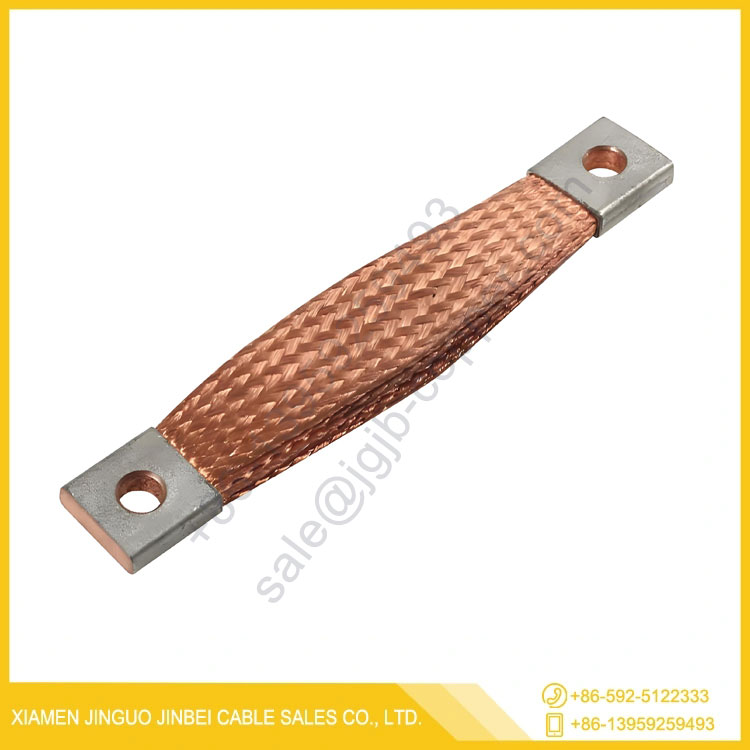

Geflochtenes Kupfer, auch Kupfergeflecht oder Kupferdrahtgeflecht genannt, ist ein flexibler elektrischer Leiter, der aus mehreren Strängen feiner Kupferdrähte besteht, die zu einer röhrenförmigen oder flachen Form miteinander verwoben sind. Es ist weithin für seine außergewöhnliche Leitfähigkeit, Flexibilität und Haltbarkeit bekannt und daher in Branchen von der Elektronik und Energieübertragung bis hin zu Automobil- und Luft- und Raumfahrtsystemen unverzichtbar.
Im Gegensatz zu massiven Kupferleitern bieten geflochtene Kupferleiter eine überlegene Flexibilität, ohne die elektrische Effizienz zu beeinträchtigen. Diese Funktion macht es ideal für Anwendungen, die Bewegung, Vibrationsfestigkeit und effizienten Stromfluss in engen oder dynamischen Räumen erfordern.
Kernproduktübersicht
Geflochtenes Kupfer wird typischerweise in verzinnte, blanke und versilberte Typen eingeteilt, die jeweils für bestimmte Betriebsumgebungen geeignet sind:
Blankes Kupfergeflecht: Bietet maximale Leitfähigkeit für Umgebungen mit geringer Korrosion.
Verzinntes Kupfergeflecht: Erhöhte Oxidationsbeständigkeit, geeignet für feuchte oder maritime Anwendungen.
Versilbertes Kupfergeflecht: Wird unter Hochfrequenz- oder Hochtemperaturbedingungen für erstklassige Leistung verwendet.
Wichtige technische Spezifikationen von geflochtenem Kupfer
| Parameter | Spezifikationsbereich | Beschreibung |
|---|---|---|
| Material | Hochreines Elektrolytkupfer (≥99,95 %) | Gewährleistet geringen Widerstand und stabile Leistung |
| Strangdurchmesser | 0,05 mm – 0,30 mm | Bestimmt die Flexibilität des Geflechts und die Stromkapazität |
| Querschnittsfläche | 1 mm² – 500 mm² | Definiert die Gesamtstrombelastbarkeit |
| Oberflächenbehandlung | Blank / verzinnt / versilbert | Bietet Korrosions- und Oxidationsschutz |
| Betriebstemperatur | -55°C bis +200°C | Geeignet für raue oder variable Umgebungen |
| Elektrische Leitfähigkeit | ≥ 58 MS/m | Vergleichbar mit der Leistung von Standard-Kupferdraht |
| Zugfestigkeit | 200 – 400 N/mm² | Bietet mechanische Haltbarkeit unter Last |
Die Nachfrage nach geflochtenem Kupfer ist aufgrund der weltweiten Bewegung in Richtung Elektrifizierung, erneuerbaren Energiesystemen und miniaturisierten Geräten, die flexible Stromwege erfordern, stark gestiegen. Im Zuge der Modernisierung der Industrie wirkt sich die Zuverlässigkeit leitfähiger Materialien wie geflochtenem Kupfer direkt auf die Energieeffizienz, Leistungsstabilität und Sicherheitskonformität aus.
Der Wert von geflochtenem Kupfer liegt nicht nur in seiner Leitfähigkeit, sondern auch in seiner strukturellen Anpassungsfähigkeit. Während massives Kupfer in statischen Umgebungen effizient ist, bietet geflochtenes Kupfer unübertroffene Vorteile, wenn Flexibilität, Vibrationsfestigkeit und Langlebigkeit entscheidend sind.
Hauptvorteile von geflochtenem Kupfer:
Außergewöhnliche Flexibilität:
Die gewebte Struktur ermöglicht ein sanftes Biegen und Verdrehen ohne Risse oder Brüche und eignet sich daher ideal für dynamische Installationen wie Roboterarme, bewegliche Maschinen und Erdungssysteme.
Verbesserte Vibrationsabsorption:
Geflochtenes Kupfer absorbiert mechanische Belastungen und Vibrationen, verhindert Kabelermüdung und verlängert die Lebensdauer elektrischer Verbindungen in Umgebungen mit hoher Bewegung.
Überlegene Wärmeableitung:
Die geflochtene Struktur fördert eine effiziente Wärmeübertragung, verringert das Risiko einer Überhitzung und sorgt für eine gleichbleibende Leitfähigkeit über lange Betriebszeiten.
Korrosionsbeständigkeit und Langzeitzuverlässigkeit:
Wenn es verzinnt oder versilbert ist, ist geflochtenes Kupfer beständig gegen Oxidation und verlängert die Lebensdauer selbst unter feuchtigkeitsanfälligen oder korrosiven Bedingungen.
Hohe Strombelastbarkeit:
Mehrere Stränge vergrößern die Oberfläche und verringern Skin-Effekt-Verluste bei hohen Frequenzen – entscheidend für Hochgeschwindigkeits-Datensysteme und Leistungselektronik.
Anpassbares Design:
Geflochtenes Kupfer ist in verschiedenen Durchmessern, Webdichten und Beschichtungen erhältlich und kann für Erdungsbänder, Abschirmungen, Verbindungen und Energieverteilungsanwendungen entwickelt werden.
Branchenübergreifende Anwendungen:
Automobil: Batterieerdungsbänder, Stromverteilung für Elektrofahrzeuge, EMI-Abschirmung.
Erneuerbare Energie: Solarwechselrichteranschlüsse, Erdung von Photovoltaikmodulen.
Luft- und Raumfahrt & Verteidigung: Leichte und flexible Kraftübertragung unter extremen Bedingungen.
Industrieausrüstung: Anschluss für Motoren, Transformatoren und flexible Stromschienen.
Telekommunikation: HF-Abschirmung und Erdung für empfindliche elektronische Komponenten.
Zusammenfassend lässt sich sagen, dass geflochtenes Kupfer aufgrund seiner strukturellen und elektrischen Vorteile eine wesentliche Komponente in modernen elektrischen Systemen darstellt, bei denen sowohl Leistung als auch Zuverlässigkeit nicht verhandelbar sind.
Der Herstellungsprozess von geflochtenem Kupfer verbindet Präzisionstechnik mit metallurgischem Know-how. Jeder Strang wird aus hochleitfähigem Kupferdraht gezogen und anschließend mithilfe automatisierter Webmaschinen geflochten, um eine gleichmäßige Spannung und Symmetrie zu gewährleisten. Oberflächenbehandlungen wie Verzinnen oder Versilbern werden durch Galvanisieren oder Feuertauchverfahren hinzugefügt, um die Korrosionsbeständigkeit und mechanische Festigkeit zu verbessern.
Herstellungsschritte:
Kupferdrahtziehen: Veredelung von Rohkupfer zu gleichmäßig dünnen Strängen.
Glühen: Erweichen des Drahtes, um die Flexibilität zu verbessern und die Sprödigkeit zu verringern.
Flechten: Verflechten mehrerer Stränge zu röhrenförmigen oder flachen Geflechten.
Plattieren oder Beschichten: Aufbringen von Zinn, Nickel oder Silber, um Oxidation zu verhindern.
Schneiden und Anschließen: Anpassen von Längen, Steckverbindern oder Anschlüssen basierend auf den Kundenanforderungen.
Neue Trends in der Entwicklung geflochtener Kupferdrähte:
Umweltfreundliche Herstellung:
Die zunehmende Einführung bleifreier Verzinnung und recycelbarer Kupfermaterialien unterstützt globale Nachhaltigkeitsziele.
Integration mit Smart Systems:
Mit der Weiterentwicklung der IoT- und EV-Technologien werden geflochtene Kupferdrähte mit hybriden Isolationsschichten und Sensoren zur Überwachung von Strom, Temperatur und Verschleiß entwickelt.
Miniaturisierung und Leichtbau:
In der Elektronik- und Luft- und Raumfahrtindustrie besteht eine große Nachfrage nach dünneren und dennoch effizienteren geflochtenen Kupfervarianten, um den Platzbedarf zu optimieren und das Gewicht zu reduzieren.
Hochfrequenzkompatibilität:
Neue Designs befassen sich mit der Reduzierung des Skin-Effekts für eine bessere Leistung in 5G-, EV- und Hochgeschwindigkeitskommunikationssystemen.
Fortschrittliche Beschichtungen:
Innovationen wie Nano-Versilberung und Polymer-Hybrid-Beschichtungen verbessern die Leitfähigkeit und die Beständigkeit gegen chemische Einwirkungen.
Diese technologischen Trends positionieren geflochtenes Kupfer als zukunftsfähige Lösung, die mit dem weltweiten Wandel hin zu Elektrifizierung, erneuerbaren Energien und intelligenter Fertigung übereinstimmt.
F1: Welche Faktoren bestimmen die Leistung von geflochtenem Kupfer in elektrischen Systemen?
A1: Die Leistung von geflochtenem Kupfer hängt von der Anzahl der Litzen, der Webdichte, der Querschnittsfläche und der Oberflächenbehandlung ab. Höhere Strangzahlen erhöhen die Flexibilität, während größere Querschnittsflächen die Stromkapazität erhöhen. Die Wahl zwischen blankem, verzinntem oder versilbertem Geflecht hängt von den Umgebungsbedingungen ab – verzinnt für Korrosionsbeständigkeit, versilbert für Hochtemperatur- oder Hochfrequenzanwendungen und blank für den allgemeinen Gebrauch.
F2: Kann geflochtenes Kupfer sowohl zur Erdung als auch zur Stromübertragung verwendet werden?
A2: Ja. Geflochtenes Kupfer ist äußerst vielseitig. Aufgrund seiner Flexibilität und Leitfähigkeit eignet es sich ideal für Erdungsbänder in Schalttafeln, Batterieklemmen und Transformatoren. Zur Stromübertragung werden flache oder röhrenförmige geflochtene Kupferleiter verwendet, um einen stabilen Strom über bewegliche Gelenke oder Umgebungen mit starken Vibrationen zu liefern und so sowohl Sicherheit als auch Effizienz zu gewährleisten.
F3: Wie trägt geflochtenes Kupfer zur Energieeffizienz bei?
A3: Geflochtenes Kupfer minimiert den elektrischen Widerstand und die Wärmeentwicklung und ermöglicht so einen effizienteren Energiefluss durch Systeme. Seine Fähigkeit, unter mechanischer Belastung einen stabilen Strom aufrechtzuerhalten, reduziert Stromverluste und Systemausfallzeiten und trägt so zu langfristigen Betriebskosteneinsparungen bei.
F4: Gibt es einen Unterschied zwischen Kupfergeflecht- und Kupferfolienabschirmung?
A4: Ja. Während beide eine elektromagnetische Abschirmung bieten, bietet das Kupfergeflecht überlegene Flexibilität und mechanische Festigkeit und eignet sich für dynamische oder Außenanwendungen. Kupferfolie eignet sich besser zur statischen Abschirmung in engen oder starren Gehäusen.
Während sich die Industrie in Richtung Elektrifizierung und Automatisierung weiterentwickelt, bleiben Kupfergeflechte ein Eckpfeiler einer sicheren und effizienten Energieübertragung. Die wachsende Bedeutung erneuerbarer Energien, Elektromobilität und Smart-Grid-Systeme erhöht weiterhin die Nachfrage nach leistungsstarken leitfähigen Materialien, die Flexibilität, Zuverlässigkeit und Langlebigkeit vereinen.
Erwarten Sie in den kommenden Jahren die Integration von geflochtenem Kupfer in fortschrittliche Systeme, in denen Datenübertragung, Wärmemanagement und mechanische Anpassungsfähigkeit zusammenwirken. Hersteller konzentrieren sich auch auf eine ökoeffiziente Produktion und reduzieren die Umweltbelastung ohne Einbußen bei der Leistung.
Unternehmen mögenJinguo Jinbeistehen an der Spitze dieser Entwicklung – sie entwickeln geflochtene Kupferprodukte, die globale elektrische Standards erfüllen und gleichzeitig maßgeschneiderte Lösungen für Industrie-, Automobil- und Energiesysteme anbieten. Ihr Engagement für Präzision, Qualität und Innovation stellt sicher, dass jeder geflochtene Kupferleiter selbst in den anspruchsvollsten Anwendungen eine konstante Leistung liefert.
Für weitere Informationen, technischen Support oder kundenspezifische geflochtene Kupferlösungen,Kontaktieren Sie unsum Ihre spezifischen Anforderungen zu besprechen und herauszufinden, wie die fortschrittlichen Kupferprodukte von Jinguo Jinbei Ihre elektrischen Systeme der nächsten Generation stärken können.
